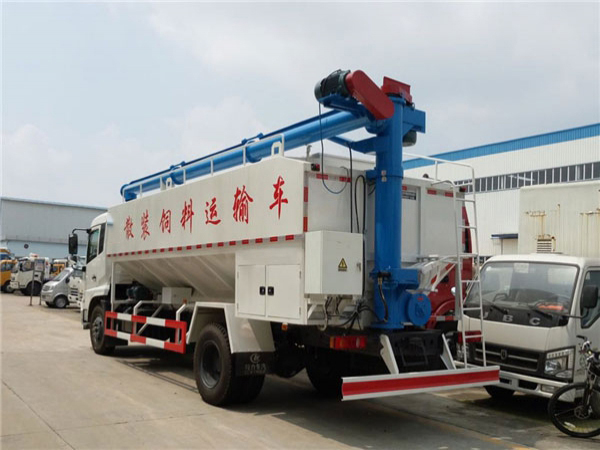

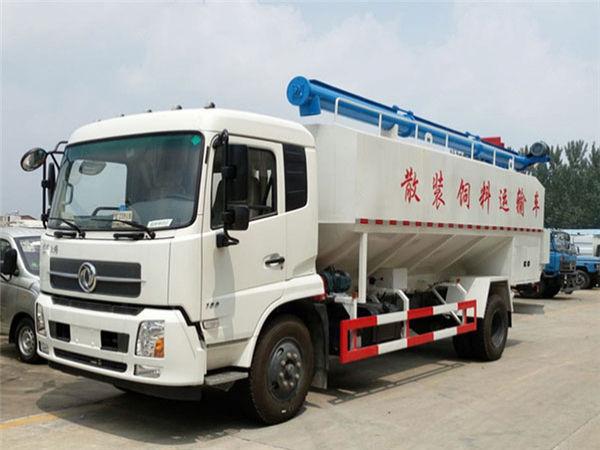

東風天錦20方（10噸）散裝飼料車整車技術參數 | |||
車輛名稱 | 東風天錦散裝飼料車 | 車輛型號 | HCQ5180ZSLDL5 |
整車尺寸 | 9000*2500*3800 | 料罐標準容積 | 20立方(最大24方) |
裝載重量 | 10噸 | 總質量 | 18000KG |
額定質量 | 8900KG | 整備質量 | 8905KG |
液壓系統絞龍 | 進口液壓部件 | 電動系統絞龍 | 電氣部分國產/進口可選 |
飼料罐倉數 | 3 | 罐體材料 | 武鋼專用容積板 |
卸料時間 | 25分鐘 | 卸料速度 | ≥500公斤/分鐘 |
卸料殘留率 | ≤1% | 絞龍最大仰角 | 60度 |
水平最大輸送距離 | 6.86米 | 垂直最大輸送高度 | 8米 |
卸料回轉角度 | 360度(單邊180度) | 生產周期 | 12天 |
東風天錦底盤參數 | |||
底盤型號 | DFH1180BX1V | 發動機 | 康明斯180馬力 |
變速箱 | 法士特8檔 | 軸距 | 5000mm |
軸數 | 2軸 | 輪胎數量 | 6 |
輪胎規格 | 9.00R20鋼絲胎 | 排放標準 | 國五 |
底盤配置：采用東風汽車有限公司原廠底盤，新款東風天錦駕駛室，搭載東風康明斯180馬力柴油發動機，法士特八檔變速箱，空調，電動門窗，中控鎖，動力轉向，氣囊座椅，5000軸距，900鋼絲胎，斷氣剎，ABS,其他標配。
上裝配置：楚勝圓方公司散裝飼料車方量從12-66方，飼料罐體采用橫向一次成型，采用4mm高精錳鋼板（市面上大部分用普通碳鋼板）焊接而成，焊點均勻，打磨平整；底部采用國際U型鋼一體式結構，罐體側面使用加強筋斜撐加固；分2-6個獨立裝卸料倉，可以同時裝卸多種不同的飼料；
卸料驅動方式：1、外接電源：外接380V交流電，配3個5.5級電機，全套施耐德控制系統，欠壓、欠相、防翻轉等電控、連鎖保護，配備絞龍報警器、后工作燈；外接電源卸料成本低、環保、車輛消耗?。恍读纤俣?span style="font-family: Calibri;">1立方/分鐘；
2、外接電源30-40千瓦發動機：外接380V交流電，加裝30千瓦車帶發動機，配3個5.5級電機，全套施耐德控制系統，欠壓、欠相、防反轉等電控、連鎖保護，配備絞龍報警器、后工作燈；外接電源卸料成本低、環保、車輛消耗??；無外接電情況下車輛怠速發電卸料，卸料速度1立方/分鐘；
3、液壓驅動：底盤怠速帶動液壓馬達卸料，采用進口液壓件（壓抑泵、液壓馬達、多路閥），有效保證不會出現油溫過高而造成的卸料速度變慢或者堵料，使用年限長；液壓驅動卸料速度快，但是成本相對偏高、費底盤；卸料速度2立方/分鐘。
絞龍工藝：絞龍葉片采用錳鋼材料，韌性強；葉片與絞龍壁之間間隙≤4mm，有效防止碎料；
三層噴涂：一道防銹底漆、一道底漆、一道面漆，不易生銹，使用年限長；按客戶要求涂裝顏色、公司Logo和公司名稱。
